Arduino IDE’nin sadeliği onu dünyanın en çok tercih edilen markalarından biri haline getirdi. Yeni başlayanlar için oldukça kolay, profesyoneller için ise yeterince hızlı.

Arduino’nun yeni verisyonu Arduino Pro IDE’nin özellikleri nihayet gün yüzüne çıktı.

Arduino Pro IDE’nin alfa sürümündeki ana özellikleri şu şekilde sıralayabiliriz;

• Modern ve tam özellikli bir geliştirici arayüzü.
• Dual mod; Klasik mod (klasik arduino IDE ile aynı); Pro Mod (dosya sistemi görünümü)
• Yeni Board Yönetimi
• Yeni Kütüphane Yönetimi
• Board Listesi
• Temel otomatik tamamlama
• Git Entegrasyonu
• Seri Monitör
• Karanlık Modu

• Arduino Create Editör ile senkronizasyon
• Debugger
• Üçüncü parti eklentilere tamamen açık
• C++ dışındaki diğer diller için destek
• Daemon modunda çalışan Arduino CLI, tüm ana Arduino özelliklerini sunar.
• Uygulama arayüzü Eclipse Theia açık kaynak IDE’ye dayanmaktadır.

Windows, Mac OS X ve Linux 64 versiyonları bulunan Arduino Pro IDE, kullanıcıların geri dönüşlerinden de faydalanılarak Alfa versiyon dönemini yakın zamanda tamamlamayı hedeflemektedir.

Arduino Pro IDE Alfa’yı siz de test edip geri dönüş sağlayarak, geliştirilme aşamasında destek olabilirsiniz.

The post Gelişmiş Özellikleriyle Yeni Arduino Pro IDE Alfa appeared first on Bilişim Hocası.

Arduino Nano Every, “for your everyday project” (günlük projeleriniz için) sloganıyla öne çıkarken Nano 33 ioT, nesnelerin interneti projeleri için öne çıkarılmış.

Arduino Nano Every, daha önce kullanılan mikrokontrolcü ATmega328’i değil, daha iyi özelliklere sahip olan ATMega4809’u kullanıyor. Arduiono Nano’da 32 KB olarak sunulan Flash Memory, Arduino Nano Every’de 48 KB, Arduino Nano 33 IoT’ta ise 256 KB olarak sunuluyor. Ayrıca Nano IoT’un SRAM değeri 32 KB, Nano Every’nin ise 6 KB.

Arduino Nano Every ve Arduino Nano 33 IoT’a ilk bakıştan sonra ilerleyen günlerde detaylı olarak değerlendirmelerini sizlerle buluşturacağız.

The post Arduino Ailesine İki Yeni Üye, Arduino Nano 33 ioT ve Arduino Nano Every appeared first on Bilişim Hocası.

Eğer ilk dersimizi okumadı iseniz Temel Arduino Fonksiyonları ismindeki ilk dersimizi okuyup devam edin.

Led Nedir?

Led, ingilizcesi Light Emitting Diode olan temelinde ışık yayan bir diyottur. Kısacası diyot olarak çalışırken aynı zamanda ışık da saçıyor diyebiliriz.

Diyotların yönü vardır. Dolayısı ile led bağlantısı yaparken yönüne dikkat etmek gerekir. Ayrıca her renk ledin bir çalışma voltajı ve çektiği bir akım vardır. Buna bağlı olarak seçilecek direncin değeri de değişmektedir.  Ledlerin bağlantısında buna da dikkat etmemiz gerektiğini de ifade etmek istiyorum .

Ledin Bacaklarını Bulma

Ledin iki bacağı vardır. Uzun bacağı + iken kısa bacak eksidir. Aynı zamanda lede baktığınızda içindeki geniş alan eksidir, dar alan ise artıdır.

Led  Bağlantısı İçin Hangi Direnç Seçilmeli?

Ledlerin çalışma voltajı ve çektikleri akım değerleri olduğunu söylemiştir. Bu değerler:

Kırmızı LED için yaklaşık 1,8V-15mA
Sarı LED için yaklaşık 2V-15mA
Yeşil LED için yaklaşık 2,2V-15mA
Mavi ve Beyaz LED için ise  yaklaşık 3V-30mA’dir.

Temel fizik formüllerinden olan V = i.R’ yi kullanalım.  Arduino Digital pinleri 5volt çıkış sağladığından V yerine yazağımız değer 5 volt olacaktır.  Arduinodaki Digital pinler 40mA çıkışı desteklese de sürekli akım çekilecekse bu değer 20 mA civarında olmadılır. Dolayısı ile i değerimizde 20 mA olarak alabiliriz.  Bu formulde değerleri yerine koyduğumuz zaman direnç 250 ohm çıkacaktır. Piyasada direk 250 ohm direç bulmak zordur. Bunun yerine 220 ohm ve 330 ohm gibi yakın değerlerdeki dirençler kullanılır.

Arduinoda Led Nasıl Yakılır?

Arduinoda led yakmak için öncelikle  pinlerimizden çıkış almamız gerekir. Arduino kodumuza ilgili digital pinin çıkış olduğunu setup fonksiyonu içerinde yer vermek gerekiyor.

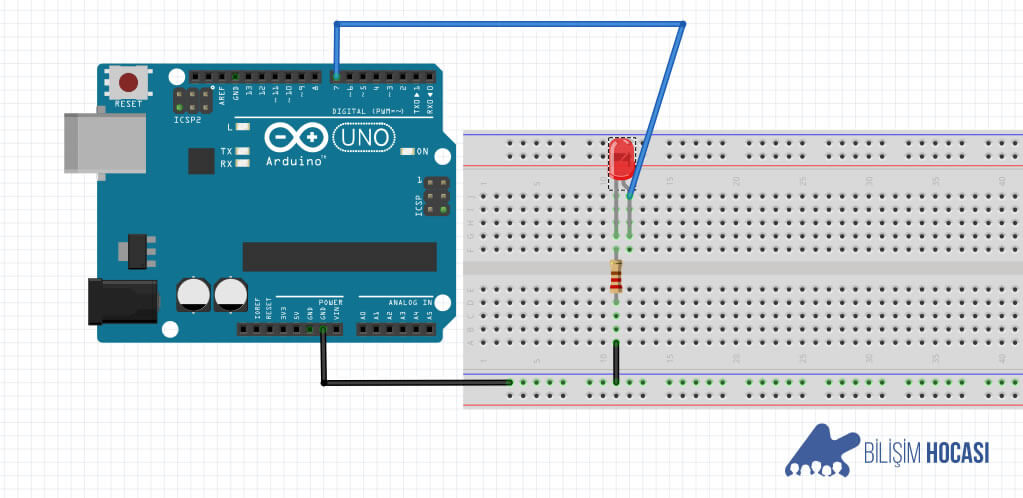

Ledin artı ucunu digital çıkışa, eksi pinini gndye(direnci unutmayalım) bağlandığında ledin ışık yaymasının tek bir ihtimali vardır o da digitalWrite(led, HIGH); olma durumudur. Zaten LOW değeri geldiğinde led sönecektir.

Arduino Kodumuz Şu Şekilde:

PWM Pinleri ile Led Parlaklığını Ayarlamak

Arduino digital pinlerinden her ne kadar 0 volt yada 5 volt çıkış alınsa da 0-5 volt arasındaki değerleri PWM pinleri ile alabilmemiz mümkün.  Ledin parlaklığını yazılım ile arttırıp azaltmak için yapmamız gereken ledin artı ucunu PWM pinine bağlamak ve daha önce kullanmış olduğumuz digitalWrite fonksiyonu yerine analogWrite fonksiyonunu kullanmak.

Arduino Uno’da PWM pinleri: 3, 5, 6, 9, 10, 11 PWM Nedir?

AnalogWrite fonksiyonunda 256 değer olduğunu bir önceki dersimizde işlemiştik.  127 değeri yaklaşık olarak 2.5 volt çıkış verir. 0 değeri 0 volt çıkış verir.

Örnek Arduino Kodu şu şekildedir:

Arduinoda digital pinler ile led yakan birisi arduinoda motor sürme, röle kullanma, buzzer kullanma, vb birçok işlemi yapabilir. Hepsinin mantığı aynıdır ve 2 seçenek vardır: 0 yada 1… Led yakıp söndürmenin önemi aslında buradan gelmektedir.

Bu dersimizde led yakmak ve digital pinlerden çıkış almak hakkında bilgiler edindik. Konu hakkında aklınıza takılanları çekinmeden yorum olarak yazın. Bir sonraki derste görüşmek üzere…

Youtube Kanalımız
Facebook Sayfamız
İnstagram Hesabımız

The post Arduino Ders 2: Led Yakmak – Led Blink Uygulaması appeared first on Bilişim Hocası.

Daha önce Arduino hakkında yazılar yazmış, projelere değinmiştik. Arduinoyu kodlarken bazı temel fonksiyonlar kullanıyorduk ancak elektroniğin temelini bilmeyenlerin zorlandığını  gördüm. Gelin beraber bu temel fonksiyonları irdeleyelim.

 #include Fonksiyonu

Hazır kütüphaneleri projemize dahil etmek için kullanılan fonksiyondur. Kütüphane ekleme ile ilgili yazımızda detaylara bakabilirsiniz. Arduino Kütüphane Ekleme

Void Setup Fonksiyonu

En temel fonksiyonlardan biri setup fonksiyonudur. Bu fonksiyon olmadan arduino ide yazılan kodları derleyemez. Setup fonksiyonunda giriş/çıkış pinlerini, tanımlamalarımızı yaparız. Setup fonksiyonu arduinoya güç verildikten sonra sadece 1 defa çalışan fonksiyondur. Bundan dolayı kodlarımızı buna göre düzenlememiz gerekir. Syntaks yapısında void setup (){ // buraya kodlar gelecek} şeklinde kullanılır.

Void Loop Fonksiyonu

Setup fonksiyonundan sonra çalışan diğer temel fonksiyondur. Loop fonksiyonu içine yazılan kodlar arduinoda güç olduğu sürece çalışır. Fonksiyondaki son kod satırı işlendikten sonra tekrar fonksiyondaki ilk kod satırı ile işleme devam edilir. Syntaks yapısı void loop (){ // buraya kodlar gelecek} şeklinde kullanılır.

PinMode Fonksiyonu

Setup fonksiyonu içerisinde pinlerin giriş/ çıkış pini olarak ayarlanması gerekmektedir. Bu işi yapan fonksiyon pinMode fonksiyonudur. Fonksiyonda 2 parametre yer alır. ilk parametre pin, ikinci parametre bunun değeridir. Bu değer INPUT yada OUTPUT tur.
Örnek kullanımı şu şekildedir: pinMode(13, OUTPUT); pinMode(2, INPUT);

digitalWrite Fonksiyonu

Arduino üzerinde yer alan digital pinlere yazmak için kullanılan fonksiyondur. Digitale yazılabilecek iki değer vardır. Bu değerler “LOW” ve “HIGH” dır. LOW  0 ‘ı temsil ederken HIGH 1’i temsil etmektedir. HIGH değeri yazıldığında ilgili pine 5 volt verilirken LOW değeri yazıldığında ise 0 volt gönderilmiş olur. DigitalWrite fonksiyonunda 2 adet parametremiz vardır. Bunlardan ilki digital pin diğeri ise bu pinin değeridir. Birinci ve ikinci parametre arasına virgül konulur. DigitalWrite fonksiyonunun kullanımı şu şekildedir:

digitalWrite(13, LOW);  digitalWrite(2, HIGH);

digitalRead Fonksiyonu

Digital pinlerde 2 adet değer olduğunu öğrenmiştik. Digital pinden değer okumak için öncelikle bu pinin modunu  INPUT olarak tanımlamak gerektiğini unutmayalım. Digital pinden değer okuma işlemi için digitalRead fonksiyonunu kullanırken hangi pinden okuma yapılacağını belirtmemiz gerekir. Örnek kullanım şu şekildedir:

digitalRead(3); // 3 Nolu Pindeki değeri okuyup işlem yaptıracağız.

AnalogWrite Fonksiyonu

Daha önce arduinoda digital pinlerde 2 değerin olduğunu öğrenmiştik. DigitalWrite fonksiyonu ile digital pine ya 0 volt gönderiyor idik ya 5 volt gönderiyor idik. Bu iki değer arasında bir değer göndermek istediğimizde gönderemiyorduk ancak analogWrite fonksiyonu ile 0-5 volt arasını 256 eşit parçaya bölerek  digital pine farklı değerlerde güç gönderebiliriz. AnalogWrite Fonksiyonu için PWM pinlerini kullanmamız gerektiğini unutmayın. Arduino uno PWM pinleri : 3, 5, 6, 9, 10, 11

Örnek kullanım şu şekildedir: analogWrite(3, 127); // 3 Nolu pine yaklaşık 2.5 volt gönderir.

analogWrite(6, 255); // 6 Nolu pine 5 volt  gönderir.

analogWrite(9, 0); // 9 Nolu pine 0 volt gönderir.

AnalogRead Fonksiyonu

Analog pinlerden değer okumak için kullanılan fonksiyondur. Analogdan okuna değer 0-1023 arasındadır. Analog pinden değer okuyup okunan değere göre işlem yaptırabiliriz.  Artık ne işlem yaptıracağınız size kalmış. Syntax yapısında değerini okuyacağımız pini belirtmemiz gerekiyor.

Örnek kullanımı şu şekildedir: int deger = analogRead(A0);

Delay Fonksiyonu

Arduinoda kodlar sırası ile işlenir. Bir satırı işlendikten sonra diğer kod satırına geçmesi için beklemesini istersek delay fonksiyonunu kullanırız. Delay fonksiyonunda zaman mili saniye cinsinde yazılır dolayısı ile 2 saniye yazmak istersek 2000 yazmamız gerekir. Örnek kullanım şu şekildedir: delay(2000);

Map Fonksiyonu

Map fonksiyonu, bir aralıktaki değerleri başka bir aralığa çevirir. Örneğin potansiyometreden gelen değere  göre servo motora açı vermek istersek kullanabilir. Not: Servo motor 0-180 derece arasında gidip gelebilir.

deger = analogRead(A0); // A0 pininden değeri okuyup değer değişkenine atıyoruz.
deger = map(deger, 0,1023, 0, 180); // deger değişkenin değer aralığı 0-0123 arasından 0-180 arasında olacak şekilde değiştirilmiş olur.
servo.write(deger); // servoya deger değişkenini yazdırmış oluyoruz.

Linke Tıklayarak Arduino Satın Alabilirsiniz.

Bu dersimizde temel arduino fonksiyonları hakkında bilgi sahibi olduk. Bir sonraki derste görüşmek üzere… Aklınıza takılan şeyleri yorum olarak yazın cevaplayalım.

The post Arduino Ders 1: Temel Arduino Fonksiyonları appeared first on Bilişim Hocası.

HC-SR04 Kullanımı

HC-SR04, üzerinde yer alan mikrofon ve hoparlörden ibaret olan bir  mesafe sensörüdür. Hoparlörden çıkan ses dalgaları çarpıp geri döner ve mikrofon bu sesleri aldığı zaman tetiklenir. Aradan geçen zamana bağlı olarak  mesafe hesaplanır.

Hc-SR04 ile doğru ölçümler alabilmek için ses dalgalarının çarpıp yansıması gerektiğini unutmayalım. Bunun için mesafe sensörünü mesafesini ölçeceğimiz alana paralel olarak konumlandırmak gerekmektedir.

Hc-SR04’te 4 pin bulunmaktadır. Bu 4 pinden iki tanesi standarttır. GND pini arduinodaki GND pinlerinden herhangi birine bağlanırken, VCC pini ise arduino üzerinde yer alan 5v çıkışlarından herhangi birine bağlanabilir. Geriye iki kalan echo ve trig pinleri ise arduino üzerindeki digital pinlere bağlanmalıdır.

Mesafe sensörtü üzerinde echo giriş pini iken echo çıkış pinidir. Dolayısı ile bunu arduino kodlarımıza yazmamız gerekmektedir.

i2C LCD Kullanımı

İ2C Haberleşmesi sayesinde lcd ekranın kullanımı gayet basittir. Uygun kütüphane sayesinde kolaylıkla kullanılabilir.  Yapmamız gereken şey LCD ekran üzerinde yer alan VCC pinini arduinodaki 5volt pinine, GND pinini arduino üğzerindeki GND pinini, SDA pinini Arduino unodaki A4 pinine ve SCL pinini ise A5 pinine takmaktır. Sonrasında kütüphanemizi projemize dahil ederek devam edelim.

#include <LiquidCrystal_I2C_AvrI2C.h>
int trig = 8; // HC-SR04’teki trig pinini 8 nolu digital pine bağlıyoruz.
int echo = 9; // HC-SR04’teki echo pinini 9 nolu digital pine bağlıyoruz.
long sure;
long uzaklik;
LiquidCrystal_I2C_AvrI2C lcd(0x3f, 16, 2); // 16 karakter 2 satır için – 20×4 satır için (0x27,20,4) yazın

void setup()
{
pinMode(echo, INPUT); // Echo pinini input olarak ayarlıyoruz.
pinMode(trig, OUTPUT); // Trig pinini output olarak belirliyoruz.
lcd.begin(); // LCD’yi başlatıyoruz.
lcd.backlight();
lcd.setCursor(0, 0);
lcd.print(“Bilisim Hocasi”); //İlk satıra yazalım
lcd.setCursor(0, 1);
lcd.print(“Hosgeldiniz”); //İkinci satıra yazalım
delay(2000); // Sonraki işlemi 2 saniye geciktiriyoruz..
lcd.clear();
}

void loop()
{
digitalWrite(trig, LOW); /* sensör pasif hale getirildi */
delayMicroseconds(5);
digitalWrite(trig, HIGH); /* Sensore ses dalgasının üretmesi için emir verildi */
delayMicroseconds(10);
digitalWrite(trig, LOW); /* Yeni dalgaların üretilmemesi için trig pini LOW konumuna getirildi */
sure = pulseIn(echo, HIGH); /* ses dalgasının geri dönmesi için geçen sure ölçülüyor */
uzaklik = sure / 58.2; /* ölçülen sure uzaklığa çevriliyor */
if (uzaklik > 200 || uzaklik <0) {
lcd.setCursor(0, 0);
lcd.print(“Mesafe Disi “);
}
else if (uzaklik >= 100) {
lcd.setCursor(0, 0);
lcd.print(“Uzaklik: “);
lcd.print(uzaklik);
lcd.print(” cm”);
}
else if (uzaklik >= 10) {
lcd.setCursor(0, 0);
lcd.print(“Uzaklik: “);
lcd.print(uzaklik);
lcd.print(” cm “);
}
else {
lcd.setCursor(0, 0);
lcd.print(“Uzaklik: “);
lcd.print(uzaklik);
lcd.print(” cm “);

}
delay(250);
}

Kütühaneyi indirin –> LiquidCrystal_I2C_AvrI2C

Kodu indirin –> Mesafeyi LCD Ekranda gösterme

NOT: Eğer 0x27 i2c adresi çalışmazsa 0x3f adresini deneyin. Eğer bu da çalışmazsa i2c Bağlantı Adresi Tespiti makalesine göz atabilirsiniz.

The post Arduino ile Mesafe Sensöründen Gelen Değeri i2C lcd Ekranda Gösterme appeared first on Bilişim Hocası.

Raspberry Pi 3 B + Teknik Özellikleri

• 4 çekirdekli 1.4 Ghz saat hızında çalışan işlemci (A53/ARMv8/Broadcom BCM2837B0 SoC)
• 1 GB LPDDR2 SDRAM
• VideoCore IV Broadcom grafik işlemcisi
• 2.4 Ghz + 5 Ghz IEEE 802.11.b/g/n/ac çift bant wireless LAN
• Gigabit 300 Mbps Ethernet (PoE kullanarak ethernet üzerinden güç alıyor)
• Bluetooth 4.2
• 40 adet PIN, genişletilmiş
• 5V / 2.5A DC ve ya Mikro USB Port üzerinden güç

• 4 adet USB 2.0 Port
• CSI kamera portu
• HDMI , Kompozit video portu ve DSI dokunmatik ekran kartı girişleri
• 3,5 mm ses portu (4 kutuplu), HDMI üzerinden ses
• Micro SD Kart girişi
• H.264, MPEG-4 1080p@30, OpenGL 2.0 Multimedya

Raspberry Pi 3 ile Raspberry Pi 3 B+ Arasında Ne Fark Var

İlk göze çarpan farklılık işlemci tarafında. Yeni cihazın işlemcisi 1.2 Ghz saat hızında değil, 1.4 Ghz saat hızında çalışıyor. RAM ve grafik işlemcilerinde bir değişiklik yok. Fakat Wireless LAN kartı çift bant olarak geliştirilmiş. Ayrıca Ethernet kartı da 10/100 Mbps’den Gigabit 300 Mbps olarak geliştirilmiş.

Bluetooth 4.1 yerine 4.2 kullanılan yeni kartın enerji kullanımı da bu tür geliştirmeler sayesinde düşürülmüş.

Bunların yanı sıra kartın tasarımı Raspberry Pi 2’den bu yana değiştirilmemiş durumda. Genişletilmiş 40 PIN bulunan mini PC’de eski aksesuarlarla uyumluluk sağlanması adına köklü bir tasarım değişikliği bulunmuyor.

Raspberry Pi 3 B + Fiyatı

Raspberry Pi 3 B +’ın Türkiye satış fiyatına baktığımızda 180 ila 206 TL arasında değişen rakamlarla karşılaşıyoruz. Fakat biraz sabırlı olur ve yurtdışından sipariş ederseniz biraz daha uygun fiyatlarla cihaza sahip olabilirsiniz. Tabii bu durumda gümrük vergisi gibi hesaplamaları göz ardı etmemekte fayda var.

The post Raspberry Pi’nin En Yenisi Raspberry Pi 3 B + appeared first on Bilişim Hocası.

Maker olmak için herhangi bir okula gitmek ya da bir diploma almak gerekmiyor. Fikirlerini ürüne dönüştüren her birey bir maker’dır. Maker olmak için tek yapmanız gereken şey fikirlerinizi hayata geçirmeniz. Bunun için de düşünmeniz, kurgulamanız ve çalışmanız gerekiyor. Bu eğlenceli süreç, sizin de bir maker olmanızı sağlayacak.

Maker’lık Olgusunun Kökenleri

Maker hareketi; kökleri Amerika’ya dayanan, dünyanın birçok noktasına hızla yayılan ve insanları kendine çeken bir akım. Türkçe’ye yapmak olarak çevrilebilecek olan bu kavram, özellikle gençleri üretime sevk etmeyi hedefliyor.

Çağımızın tüketim çağı olduğu düşünülürse, genç nesillerin üretime yönlendirilmesi için geliştirilen fikirlerin değeri daha iyi anlaşılır. Maker hareketi de akla gelebilecek her türlü üretici fikre yol açan ve insanları bu yolda teşvik eden bir akım.

Maker hareketi, ıslanmayan kibrit gibi pratik ve basit fikirlerden tutun da binlerce yıl önceki İstanbul surlarının, 3D yazıcılar aracılığıyla minyatürünü yapmaya dek birçok farklı fikrin hayata geçirilmesine vesile oluyor.

Bu akımın gençler üzerinde üretici fikri yaymaya çalışması ve bunu yaparken eğlenceli yöntemler kullanması, cezbedici yönünü açığa çıkarıyor. Bu sayede özellikle gençler eğlenerek ve keyif alarak üretiyor.

Gençlerin üretime yönlendirilmesinde okul dışındaki en önemli işlev sivil toplum hareketlerine düşüyor.

Maker hareketi de işte bunu hedefliyor. Büyük maliyetler olmadan insanları üretmeye, düşünmeye ve yaratmaya iten bu akım, dünyanın birçok noktasına yayılmış durumda.

Maker’lık ve İnovasyon İlişkisi

İnovasyon, bugünün dünyasının en önemli kavramlarının başında geliyor. Artık büyük şirketler, inovatif çalışanlar arıyor. Kendini geliştirmek isteyen insanlar da ancak inovatif fikirlerle büyüyebiliyor.

İşte bu nedenle maker hareketinin inovatif yönü, bu işi bilenler tarafından çok önemseniyor. Sürekli üreten, düşünen genç nesiller, dünyada yeni endüstri devriminin de öncüsü olacaklar.

Yapay zekanın, robotlarla üretimin hızla yayıldığı bir çağda, inovatif düşünmeyen insanların bir yerlere gelmesi neredeyse imkansız görünüyor.

Maker hareketi için söylenebilecek çok şey var. Bir araya gelip fikirlerini hayata geçiren gençler için, ürünlerini sergileyebilecekleri maker panayırları düzenleniyor. Bu panayırlar coşku ve heyecanın yaşama yansımasını sağlıyorlar.

Üreten genç beyinlerin bir araya gelmesiyle bir ambians yakalanıyor ve maker hareketi, kendini gösterme şansı buluyor. Bu panayırlar genellikle ya ücretsiz ya da çok düşük ücretlerle düzenleniyor.

Bu sayede üretimin teşvik edilmesi amaçlanıyor çünkü mali durumu yetersiz olan genç insanların da bu tür oluşumlara katılmasının önü açılıyor.

Üretmek ve fikirlerini hayata geçirmek için yeterli imkanı ya da gerekli koşulları bulamayan gençlerin de önünü açmak, maker hareketi adına bir gurur kaynağı olmalı. Bu tür hareketlerin de daha çok destek görmesi gerekiyor.

Maker Hareketi ve Eğitimdeki Rolü

Maker hareketinin en önemsediği noktalardan biri de okullarda yayılmak. Eğitimde maker hareketi, genç nesillere ulaşabilmek adına çok daha avantajlı bir alan sağlıyor.

Maker hareketini şimdiden destekleyen ve kapılarını bu harekete açan çeşitli okullar bulunuyor. Bu okullarda, öğrencilerin ürettikleri fikirleri hayata geçirmesi adına gereken altyapı koşulları da sağlanıyor ve gençler için heyecan dolu yenilikçi bir dünyanın kapıları aralanıyor.

Okullarda maker hareketinin gelişmesi için herkesin daha çok çalışma yapması gerektiğine inanıyoruz.

Ezber Değil Öğrenme Odaklı Eğitim

Eğitimde maker hareketinin yayılması demek, ezberlemekten ziyade yaparak öğrenen nesillerin yetişmesi demek.

Eğitimde maker hareketinin yayılması demek, gençlerin sıkılarak dinlediği dersler yerine bir oyun gibi heyecan ve istekle üretmeye yönlendirilmesi demek. İşte bu nedenle maker hareketinin eğitimde yayılması gerektiğini düşünüyoruz.

Genç nesillerin yalnız tüketmek yerine üretmeye de yönlendirilmesi, tüm dünyanın kaderini etkileyecek oranda bir gelişme. Bunun için çalışma yürüten her bir birey meselenin ne kadar önemli olduğunun farklında.

Üretmenin, akla gelen bir fikri hayata geçirmenin insanı ne kadar iyi hissettirdiğini bilmeye yoktur. Bu nedenle insanları daha mutlu etmenin yollarından biri de onları fikirlerini hayata geçirmeye teşvik etmektir.

Bu hareket, gençlerin inovasyona yönlenmesi için önemli bir fırsat sunuyor.

The post Maker Nedir Kime Maker Denir? appeared first on Bilişim Hocası.

Arduino Deprem Sensörü

Arduino ile deprem uygulaması yapmak için kullanmamız gereken birden çok elektronik kompanent bulunuyor ancak biz bunların hiç birine deprem sensörü diyemiyoruz. Arduino ile deprem olup olmadığını anlamak için çeşitli sensörler kullanabiliriz. Bu sensörleri şöyle sıralayabiliriz;

1. Ttireşim Sensörü
2. Cıvalı Sensörler
3. İvme Sensörleri
4. Hareket Alarm Sensörü

Titreşim Sensörü

Çok hassas olan bu sensör. deprem algılanmasında kullanılır. Hassas olması sebebi ile kullanım alanını buna çeşitlilik gösterir. Konumuz olan deprem uyarı-tahmin sistemlerinde ise titreşimleri olarak kullanılmaktadır. Ufak bir titreşim bile devrenin tamamlanmasını sağlayarak dijital olarak arduinoya 1 komutunun gönderilmesini sağlar. Arduino’da kodlama yaparken dijital pinden gelen değer kontrol edilir ve bir if else yapısı ile sistemin çalışması sağlanılır.

Cıvalı Sensörler

Cıva oda sıcaklığında(25 santigrat derecede) sıvı halde bulunan nadir metallerden olan cıvanın kullanıldığı sensörlerdir. Bu sensörlerde cıvanın hareketi devreyi tamamlar yada devrenin açılmasına neden olur. Cıvalı sensörlerde bir tüp içerisinde bir miktar cıva, biri uzun diğeri kısa olmak üzere iki adet  iletken tel bulunmaktadır. Cıva iki tele de temas ederse devreyi tamamlar. Bu durumda dijital olarak araduinoya 1 gönderir. Sonrasında yazılım tarafında  hangi işlemler yapılması gerekiyor biliyorsunuz 🙂

İvme Sensörleri

İvme sensörleri, hareketleri algılayan bir sensördür. Depremlerde de hareket meydana geldiği için deprem projelerinde kullanabiliriz. İvme sensörlerini programlarken dikkat etmemiz gereken şey x,y,z koordinatları için bir esneme payının verilmesi. Bu yapmamızdaki temel sebep, sensörlerden gelen değerlerde ufak sapmalarının olabilmesi. Bu sorunu çözmek için iç içe if-else yapısı kullandım ve sistemin daha stabil çalışmasını sağladım.

Hareket Alarm Sensörü

Hareket karşı duyarlı olan bu sensör çok farklı alanda kullanılabilmektedir. Konumuz olan deprem sistemlerinde kullanımı ise oldukça basittir. Böyle sensörlerde mantık çoğu kez aynıdır: “Dijital olarak 1 ya da 0 göndermek” Sensörden gelen değere göre projenizi şekillendirebilirsiniz.

Arduino Deprem Sensörü Kullanımı adlı makalemizin yararlı bulduğunuzu umuyor başka bir yazıda görüşmeyi temenni ediyorum. Arduino hakkında diğer yazılarımız için tıklayın.

The post Arduino Deprem Sensörü Kullanımı appeared first on Bilişim Hocası.

1) i2c bağlantısını yapıyoruz. Arduino unoda A4 –>> Sda A5–> Scl

2)Arduinomuzu usb aracılığı ile bilgisayara bağlıyoruz.

3) Aşağıdaki programı arduinomuza yüklüyoruz.

Arduino I2C bağlantı Adres Tespiti Yazılımı

4) Serial portu açıyoruz.

5) Çıkan 0x ile başlayan adresi not ediyoruz.

6) Adresi yazılımımıza dahil ediyoruz. Örneğin; LiquidCrystal_I2C_AvrI2C lcd(0x27,16,2);

The post Arduino I2C bağlantı Adres Tespiti appeared first on Bilişim Hocası.

Arduino, biraz teknik bilgi ve biraz da kodlama ile ortaya çıkan harika robotlardan gözümüze çarpan bazılarını sizler için derledik.

• Kedi Eğlendirmek Amaçlı Lazer Robotu

Evlerinde kedisi olanlar iyi bilirler ki kediler sıkıldığında sizi rahat bırakmazlar. Bazen de ev eşyaları eğlenceden payını alır. Bu yüzden kedilerinizle ilgilenip onların enerjilerini atacağı bir oyuncak bulmak çok önemlidir. Arduino ile yapılabilecek bu robot, işte tamda bunu hedefliyor.

Robotun yapımı için sadece 2 adet servo motor, bir lazer ve bir Arduino yeterli oluyor. Yani maliyeti gayet düşük. Ama getirisi, tırmalanan bir mont veya kanepe ile karşılaştırıldığında çok yüksek.

Robotun nasıl çalıştığını aşağıdaki videodan izleyebilirsiniz.

• Ağaca Tırmanan Robot

Arduino ile yapabileceğiniz bu robot, ağaca tırmanabiliyor. Mühendislik gerektiren bir tasarıma sahip olduğu için, biraz daha komplike bir çalıştırma gerektirdiğini söylemek mümkün. Projeyi incelmek için buraya tıklayarak kaynağa ulaşabilirsiniz.

Tırmanma robotunu aşağıdaki videodan izleyebilirsiniz.

• Davul Çalan Robot

Bu robotta mekanik aksamdan çok, kodlama becerisi öne çıkıyor. Zira tüm notalar ve melodiler Arduino üzerinden kodlanıyor.

Davul çalan robotu aşağıdan izleyebilirsiniz.

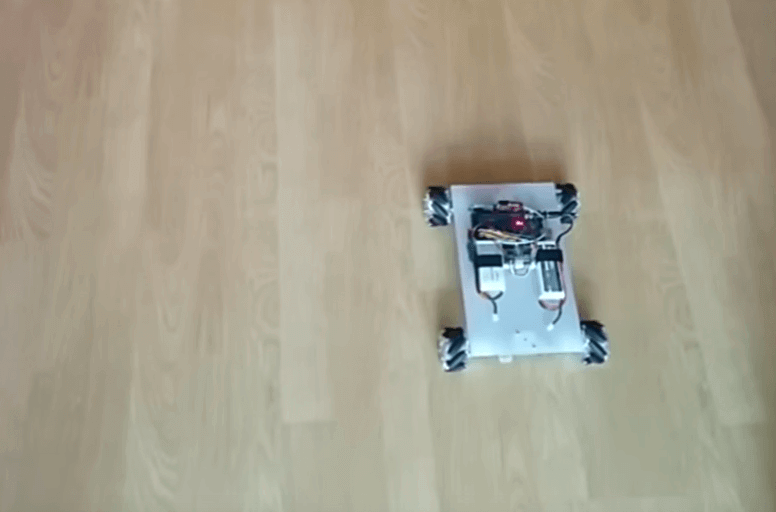

• Her Yöne Gidebilen Araç

Herhangi bir manevraya ihtiyaç duymadan her yöne gidebilen bu robot, özel tekerlek mekanizmasıyla dikkat çekiyor. Bluetooth ile kontrol edilebilmesi de diğer bir avantajı.

Mecanum Wheel Robot olarak adlnadırılan projeyle ilgili videoyu aşağıdan izleyebilirsiniz.

• Robot Balık

Balık robot, adı üstünde tam bir balık gibi davranıyor. Yüzebilen bu robot balığın tüm yapım aşamalarını incelemek için buraya tıklayınız.

Robot balığın kanlı canlı çalışma görüntülerini ise aşağıdan izleyebilirsiniz.

The post Arduino Kullanılarak Yapılan Birbirinden İlginç Robotlar appeared first on Bilişim Hocası.

Star serisinin ismi (STMicroelectronics-ARduino)’dan gelmektedir.

Yeni Arduino Star serisinin Otto modeli, ST Mikro Elektronik firması ile işbirliği içinde geliştirilen ilk Arduino panosudur.

Star serisinin üzerindeki STM32F469 işlemcisi sayesinde DSI display arayüzünü kullanmaya imkan verir. Bu da kullanıcılara yüksek grafik perfomansı sağlar.

Bu board aynı zamanda  ESP8266 modülü aracılığıyla wifi ağlarına da bağlanmaya imkan verir. Bu sayede de kullanıcıların yaratıcı görsel ve işitsel aktivitelerini yaratmasına kapı aralar.

STM32F469 mikro işlemcisi ARM Cortex’dir. M4 işlemci mimarisi üzerinedir. Üzerinde 2 MG flash bellek vardır. 384 kilobayt SRAM bulundurur, 180 Mhz saat hızında çalışır ve çalışma voltajı 3.3 volttur.

Arduino Mega ve DUE modelindeki gibi aynı pin dizaynına sahiptir. Birçok shield için uyumlu bir şekilde tasarlanmıştır.

Bu bord üzerinde 70 tane giriş çıkış (I/O) bacağı vardır. İlk 14 pin(D0…D13) PWM çıkışı içindir. Sırasıyla diğerleri 14 ADC(A0…A13), 2 DAC(DAC0, DAC1), 4UARTs(D0-D1, D14-D15, D16-D17, D18-D19) ve 1xI2C şeklindedir.

Dahası; Arduino Star serisinin Otto modeli, birkaç çevre birimlerini de üzerinde barındırır. Örnek verecek olursak; ICSP başlığı (programlanabilir kit), kamera ses ve görüntü için bir bağlantı, USB bağlamak için bir birim, bir adet adaptör girişi, bir adet kulaklık ve hoparlör çıkışı ve bir de stereo mikrofon çıkışı vardır.

Bu board’a yazılım yüklemek için Arduino IDE 1.8.x yazılımına gereksinim vardır. Bu yazılımı Board Manager üzerinden kullanım kılavuzunu üzerinde Arduino STM32F4 Boards şeklinde arayabilirsiniz. Bu board’da B türü MicroUSB kullanılmaktadır. Bu konnektöre yeni nesil mobil aygıtlarda da sıkça rastlanmaktadır.

Eğer bu board’un yazılımı kilitlenirse yazılım yeniden yüklenemez. Böylesi bir durumda kurtarma kılavuzundaki adımlar denenmelidir.

The post Arduino Star Otto appeared first on Bilişim Hocası.

Şöyle ki; bir mikro çip olan NodeMCU; ESP8266 türü bir mikro çip setinin üzerinde bulunur. Boyutları bir madeni para kadar olan NodeMCU; içinde bir yazılım bulundurur. Bu yazılım sayesinde de akıllı hale gelmiş olur, yani işlem yapabilir hale gelir. NodeMCU; bir anlamda mikro bir bilgisayar gibidir. Elbette bir bilgisayara göre çok daha basit işler yapar ancak bir nesnenin internete sahip olması için yani veri transferinde bulunarak akıllı hale gelebilmesi için zorunludur.

NodeMCUilk seferinde genellikle mikro usb girişiyle bilgisayara bağlanırlar ve içlerine bir yazılım yüklenir. Bu sayede nesnemizin ihtiyacını karşılamak üzere hazır hale gelirler.

Aslına bakılırsa NodeMCU kontrol ünitesi sayesinde kendinize bir uzaktan kumandalı araba, otomatik olarak açılıp kapanan kapılar, perdeler ve pencereler gibi aklınıza gelebilecek birçok şeyi yapabilirsiniz. Akıllı ev sistemleri denilen ve yeni gelişip yayılan bu teknolojilerde de bir NodeMCU kontrol ünitesi yer alıyor. NodeMCU‘lar, sizinle nesne arasındaki veri alışverişini sağlayacak olan bir donanımdır. Bu aparatları; kendinizin geliştirdiği bütün akıllı nesnelerde kullanma imkanınız var. İçlerinde bulunan yazılım sayesinde sizin komutlarınızı anlamlandırırlar ve isteklerinize göre hareket ederek; üzerine monte ettiğiniz nesneyi yönlendirmenizi sağlarlar. İşte bu sebeple bir NodeMCU kontrol ünitesini kullanmak; geliştireceğiniz projelerde size yardımcı olaraktır.

Eğer bir NodeMCU’ya ihtiyacınız varsa; bu konuda oldukça uygun alternatifler bulma imkanınız mevcuttur. Uygun fiyatlara ve aradığınız özelliklere sahip olan modelleri araştırabilir, kurulum rehberlerine bakarak ve kişisel merakınıza da güvenerek üzerinde çalışmalarınızı gerçekleştirebilirsiniz.

The post NodeMCU Nedir? appeared first on Bilişim Hocası.

ATmega328P üzerine kurulu ESP8266 modül entegrasyonu ile gelen yeni Arduino Uno WiFi özellikle IoT(nesnelerin interneti) geliştiricileri için büyük kolaylıklar sunacak gibi görünüyor. WiFi ağınıza direkt erişim sağlayan ESP8266 WiFi modül entegrasyonuyla gelen yeni Arduino UNO WiFi, ayrıca mevcut Arduino WiFi kütüphanesiyle de uyumlu. Böylece daha önce yapılan çalışmaların kaldığı yerden devam ettirilebileceği anlamına geliyor.

Arduino Uno WiFi Genel Özellikler;

14 dijital giriş/çıkış, 6 analog giriş, 16 Mhz kristal, USB bağlantısı ve AC-DC adaptör ile kullanılabilen güç girişine sahip olan yeni Arduino Uno WiFi, ek bir WiFi modülü gereksinimini ortadan kaldırıyor. Bu da özellikle IoT cihaz geliştiricilerinin işini kolaylaştırıyor.

Nerelerde Kullanılabilir?

Nesnelerin internetinin yaygınlaşması ile özellikle kablosuz ağlara bağlanarak uzaktan bir cihazı açıp kapatmak isteyenler için çok kullanışlı olacaktır. Bunu kullanmaktansa Nudemo kullanırım dahai dediğinizi duyar gibiyim ancak şöyle bir fark var. Bu cihaz bir arduino uno olması itibariyle shieldleri ile uyumludur. Dolayısıyla yapacanız projelerde shileldleri rahatlıkla kullanabilirsiniz.
Kablo karmaşasını ortadan kaldırdığı için özellikle tercih edeceğimiz bir ürün halini almıştır. Ayrıca shieldleri de rahatlıkla kullanmamıza olanak sağlaması da cabası. İnternete çıkmak için Ethernet Shield Kullanmak yerine artık direk bu kartı kullabailiriz.

Arduino Uno WiFi’ın detaylı incelemesini daha sonraki yazılarımızda sizlerle buluşturacağız.

The post Arduino Uno WiFi ile Tanışın appeared first on Bilişim Hocası.
